Konstrukcja stelażu ogrodowego

Większość z nas pewnie chciała by w tym momencie znaleźć się w innym miejscu. Odpoczywać gdzieś na hamaku słuchając śpiewu ptaków lub szumu fal. Podczas tego odpoczynku wykorzystujemy przedmioty które ktoś wcześniej stworzył, wymyślił, po to abyśmy my użytkownicy odczuwali komfort, wygodę, bezpieczeństwo i satysfakcję że przedmiot na który wydaliśmy sporo pieniędzy spełniają nasze oczekiwania. To właśnie człowiek, konstruktor, projektant poświęcił dużo pracy po to aby stworzyć dany przedmiot. W zależności od tego z czym mamy do czynienia(jaka jest wielkości i stopień skomplikowania elementu proces tworzenia wymaga pracy kilku, kilkunastu a nawet kilkuset specjalistów z różnych dziedzin nauki.

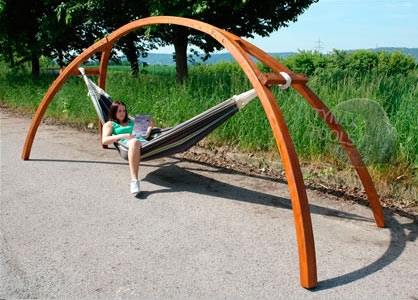

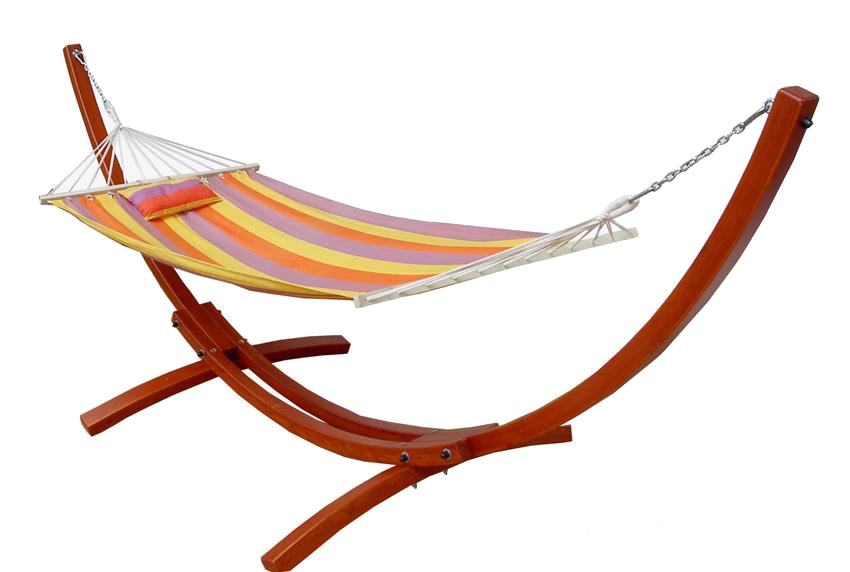

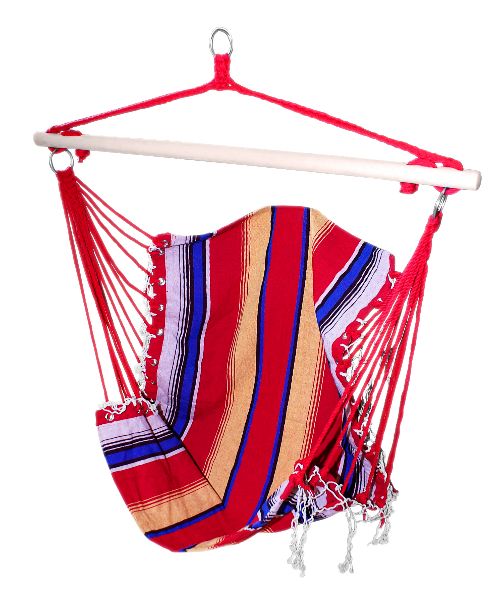

Waszym zadaniem jest wykonanie w grupach projektu konstrukcji stelażu ogrodowego, na którym ma byc zawieszone krzesło brazylijskie lub hamak.

Projektowany element powinien spełniać wszystkie  wymagania od strony prawidłowego zaprojektowania konstrukcji. Względów estetycznych, funkcjonalnych, ergonomicznych i ekonomicznych. Pamiętajcie że rzecz którą projektujecie, będziecie sami później wykorzystywać.

Projekt powinien składać się z dwóch części, obliczeń i dokumentacji rysunkowej.

Pierwsza część obliczeniowa powinna zwierać:

1. Stronę tytułową

2. Spis treści

3. Ogólny zarys projektu

W punkcie trzecim powinny się znaleźć założenia autorów odnośnie projektu. Opis wybranych rozwiązań inżynierskich które zostaną wykorzystane podczas projektowania wraz z uzasadnieniem wyboru.

4.Treść obliczeń

W punkcie 4 należy przedstawić obliczenia wytrzymałościowe wybranej konstrukcji pod względem obciążeń statycznych i dynamicznych. Wyszczególnienie miejsca występowanie sił sciskających, skręcających ścinających oraz obciążeń złożonych

5. Rysunki ofertowe

Zawierające uproszczony rysunek urządzenia wraz z gabarytami oraz wymiarami niezbędnymi  do montażu, na rysunku mogą znajdować się podstawowe dane techniczne.

6. Rysunki wykonawcze

Przedstawiają elementy konstrukcji wraz z kompletem wymiarów i uwag niezbędnych do ich wykonania. Zawierają widoki i/lub przekroje elementów, w prawym dolnym rogu posiadają tabelkę rysunkową a także tabelkę specyfikacji wypełnioną jak dla rysunków zestawieniowych.

Gotowy projekt należy zamieścić na platformie elektronicznej oraz przesłać w formacie PDF na adres tomasz.klimza@up.wroc.pl

Czas wykonania projektu to 4 tygodnie.

Projekt będzie oceniany pod następującymi względami:

-Kreatywności członków zespołu.

-Estetyczności i ergonomiczności konstrukcji.

-Prawidłowości doboru materiału(przekroje połączenia) z którego wykonany będzie stelaż ogrodowy.

-Ekonomicznego uzasadnienia wybranych rozwiązań.

-Prawidłowości wykonania obliczeń.

-Prawidłowości wykonania rysunków

-Terminowego złożenia pracy.

Celem projektu jest pokazanie zastosowania wiedzy zdobytej podczas kursów Mechanika i wytrzymałość materiałów oraz konstrukcji maszyn podczas tworzenia prostego przedmiotu. Projekt ma na celu sprowadzenie zagadnień inżynierskich do zastosowania w życiu codziennym, zachęcenie uczestników kursu do próby samodzielnego wykonania nie tylko prostych konstrukcji ale może i zawiłych mechanizmów. Bo czy jest cos bardziej satysfakcjonującego niż samodzielne wykonanie zadania, osiągnięcie założonego celu…….

Zapraszam do Dyskusji i omówienia pomysłów zarówno podczas osobistej konsultacji ale i na forum platformy. Być może odpowiedzi na pytania które pojawią sie w waszych głowach otrzymacie od kolegów z roku szybciej niż odemnie. Umiejętność praca w interdyscyplinarnym zespole jest dziś pożadaną cechą na rynku pracy.

Tomasz Klimza

Instytut Inżynierii Rolniczej

Pokój 223  środa 10-12

tel. 71 320-58-11

e-mail: tomasz.klimza@up.wroc.pl
